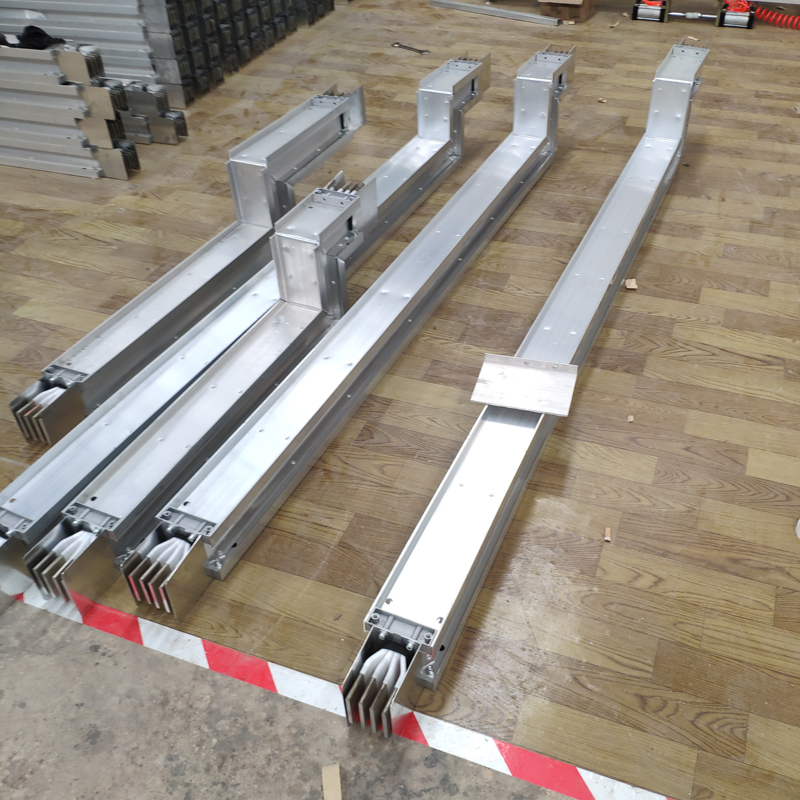

密集型母线槽


注:对于三相五线制系统,相排规格为: 100~ 400A, PE排截面与相导体截面相同;

大于等于630A时,PE排截面为相导体截面的一半。

2.母线槽壳体用优质冷轧钢板制成,有足够的机械强度。表面酸洗、磷化、电镀、喷塑,防腐性能好、寿命长,表面平整、色泽美观,防护等级IP43以上。

外壳接地方便、可靠、安全,保护电路连续性试验合格。

3.导体母排,符合GB5585.1 ~ 5585.3- 85电工用铜、铝及其合金母线标准。插接连接面表面处理完善,尺寸精确,绝缘螺栓设计合理,确保连接头部位接触良好,发热低,长期使用可靠。

4.普通母线槽,采用国产名牌热缩套管,精细加工、装配,绝缘性能和寿命可靠。

5.阻燃母线槽,采用美国进口Raychem 热收缩套管,采用氧指数高于40,机械电气性能优良的绝缘隔垫、隔板,确保母线槽的阻燃性能。

6.耐火母线槽,设有特殊的绕包云母带,采用阻燃母线槽的绝缘件,在母线连接头、插接箱、母线槽壳体等部位经特殊设计和加工,具有满意的符合标准的耐火性能。

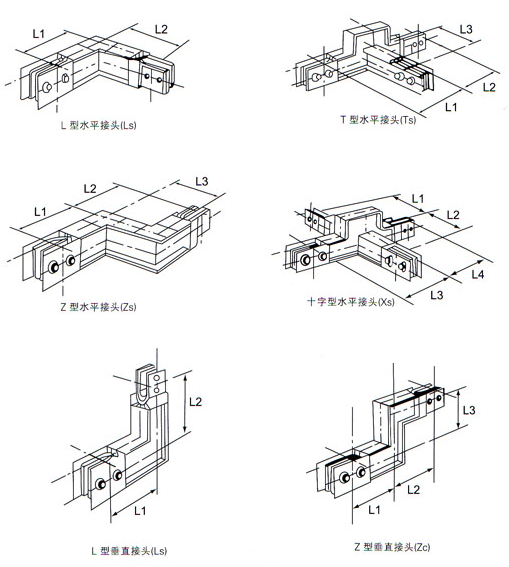

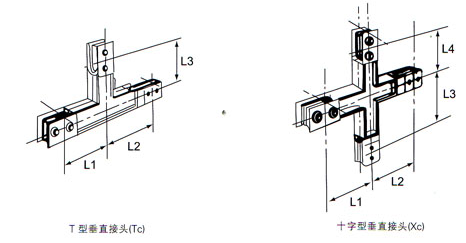

7. CMC密集绝缘型母线槽功能单元及外形尺寸


三相四线制与三相五线制截面外形尺寸表

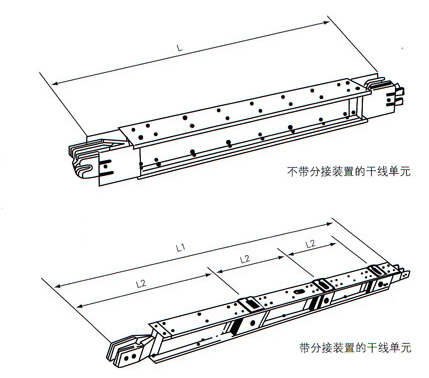

●干线单元 包括不带分接装置的干线单元,和带分接装置的干线单元。两种有着相同的基本尺寸、结构形状,可以互相方便连接。见下图:



A.不带分接装置的干线单元,标准长度L= 6000mm。最小长度L = 600mm.

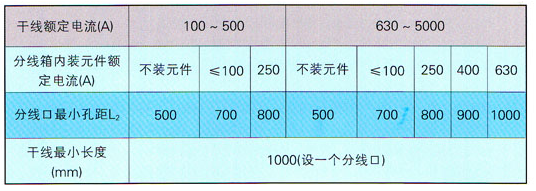

B.带分接装置的干线单元设有分线口,用于分配负荷。分线口的位置、数量由用户电气设计而定,但有一个分线口最小孔距的设计要求,见下表:

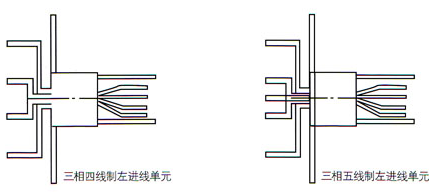

●进线单元 与进线箱配套组成母线槽与电缆的连接部件,进线单元也可直接与配电柜或变压器连接,作为母线槽的电源输入端或输出端。

见下图:

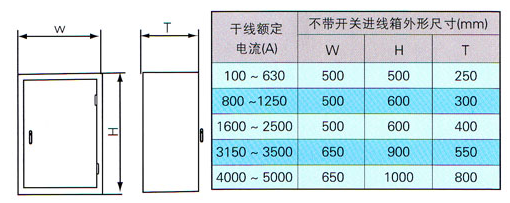

●进线箱与进线 单元组成电源输入设备,分带开关和不带开关两种形式。带开关进线箱中的开关型号由用户选择,其外形尺寸见左图及下表。



●中间进线箱 工程设计中为改善供电质量和节约投资,采取中间供电向两端输电之供电方式而设置的母线进线环节,其外型尺寸见下图及下表:



●中间断电箱 为方便检修或排除供电系统中支线故障,又不影晌系统中其它支路的正常供电而在母线槽适当的位置设置断电箱,外形尺寸见下图及下表:

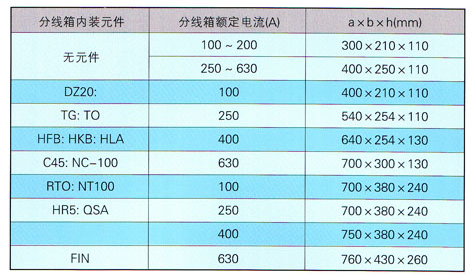

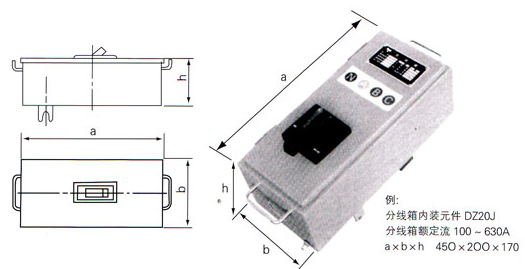

●分接单元(插接箱) 有多种形式和外形尺寸。采用插爪式时,分接电流较小,一般小于250A:当分接电流较大时(250~ 630A),采用螺栓连接的铜插脚方案。当开关元件选用DZ20]时,推荐采用帶操作机构的插接箱。插接箱内装元件型号规格由用户选定。设计时参考下图及下表。




●变容节单元变容节单 元用于连接两种不同额定电流母线干线单元之间过渡段,变容节单元的标准长度为1米,可从100A~400A中由任何一个电流等级变到另一个电流等级。




●终端盖

终端盖装于母线槽的终端,作为安全保护之用,各种规格的母线槽均有与之相配置的终端盖。


8. CMC密集绝缘型母线槽的安装方式.

●安装时请参照JSJT-219 <封闭式母线安装》图集

●母线槽垂直安装(穿楼板面安装)

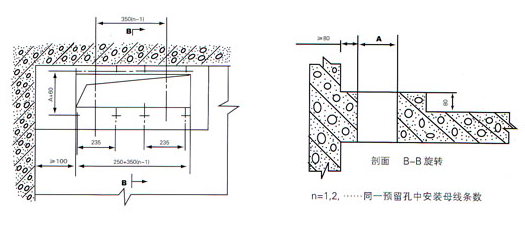

楼板预留孔尺寸见下图及下表:

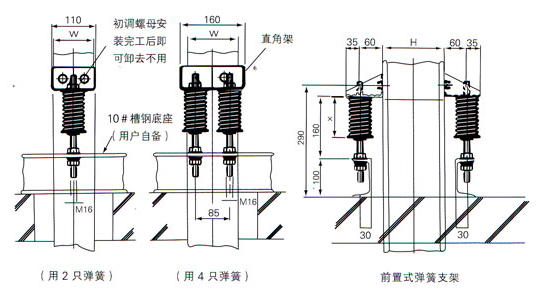

母线槽垂直安装,有前置式和侧置式两种弹簧支架,见下图:

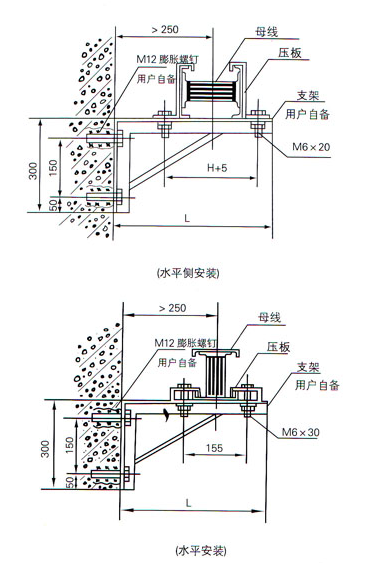

母线槽墙壁安装

两个安装支架之间的距离应不大于2m。水平安装及水平侧向安装见下图:图中角钢支架由用户自备,L尺寸根据现场尺寸确定。

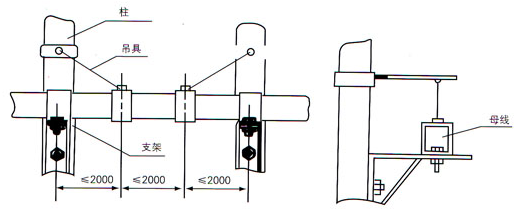

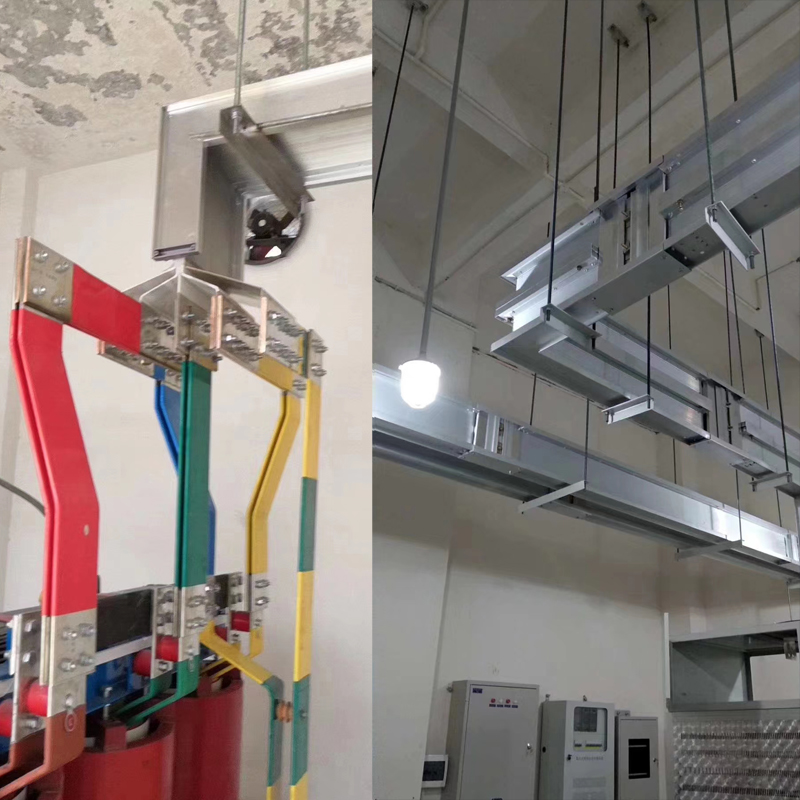

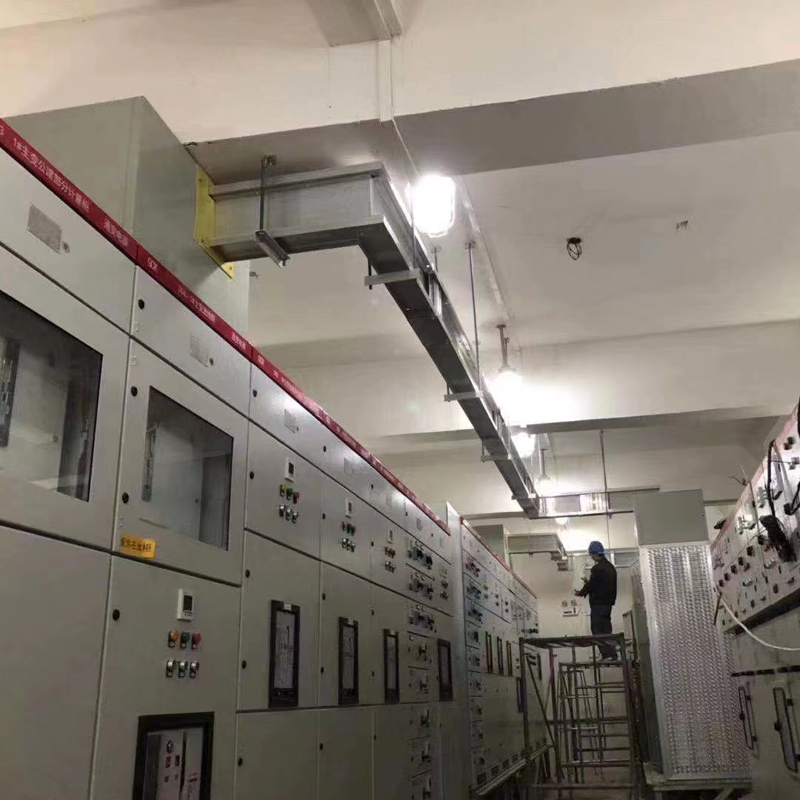

母线槽沿柱间水平吊装

母线槽沿柱间安装示意图如下图所示:



9. CMC密集绝缘型母线槽的现场连接施工

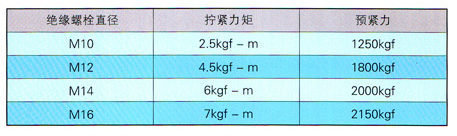

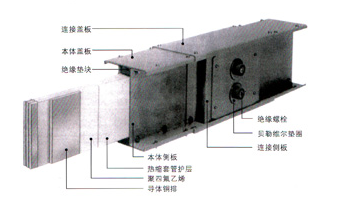

●将母线槽两端相互插入后,穿入绝缘螺栓,垫入贝勒维尔弹性垫圈,用扭力扳手将螺栓拧紧。然后装好盖板。见下图。拧紧力矩与螺栓直径及夹紧力关系见下表(用高强度绝缘螺栓)。

●母线槽连接后,严格检查,再检测保护电路的连续性,接触电阻R不大于0.10即合格。插接箱的外壳应与母线槽外壳导通。

●安装或拆除插接箱时,必须先切断母线槽电源,由电工专业人员在了解整个母线槽系统后仔细操作,认真检查,并做好记录。注意插接箱既要保证电气连接可靠,同时又要有可靠的机械联结,特别注意相序不得插错。



●安装完毕后, 要对每道安装工序进行认真检查,确保安装完好、正确。

●通电前必须对母线槽系统进行相位和连续性试验。检查接地电阻和绝缘电阻,检查与母线系统相连接的设备相位关系是否正确,待确认无误后方可通电。.

●母线槽安装时,我厂可派技术员进行现场指导。

●如果有必要,按下图进行安装孔洞的现场指导。

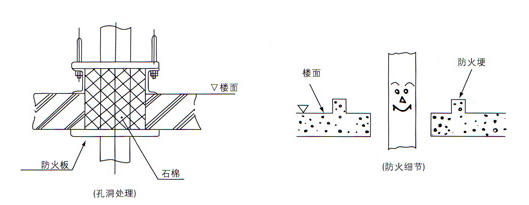

●如果有必要,按下图进行安装孔洞的封堵(防火处理)

●防水建筑细节在安装母线槽后,也可进一步完善。

见下图:
