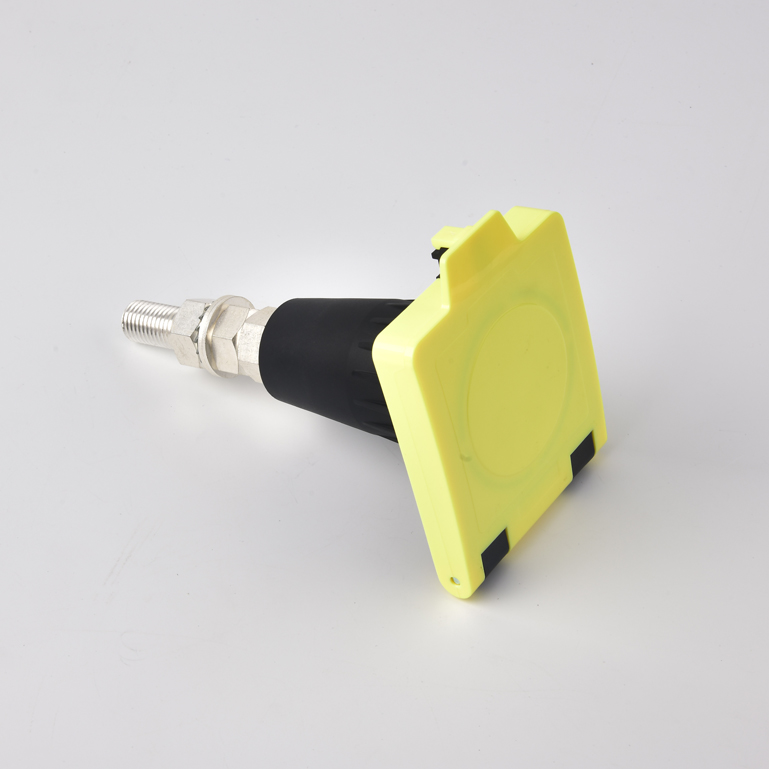

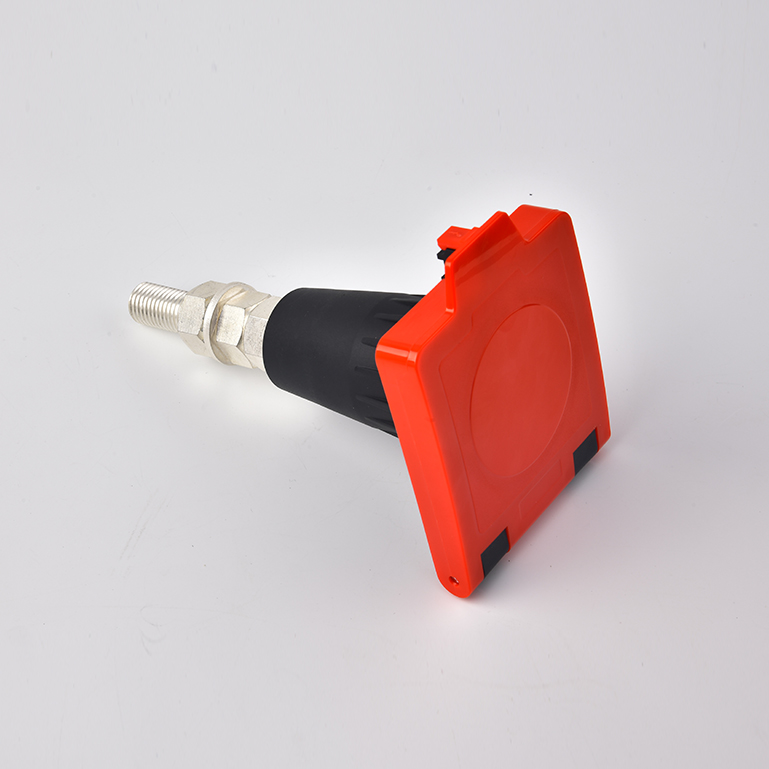

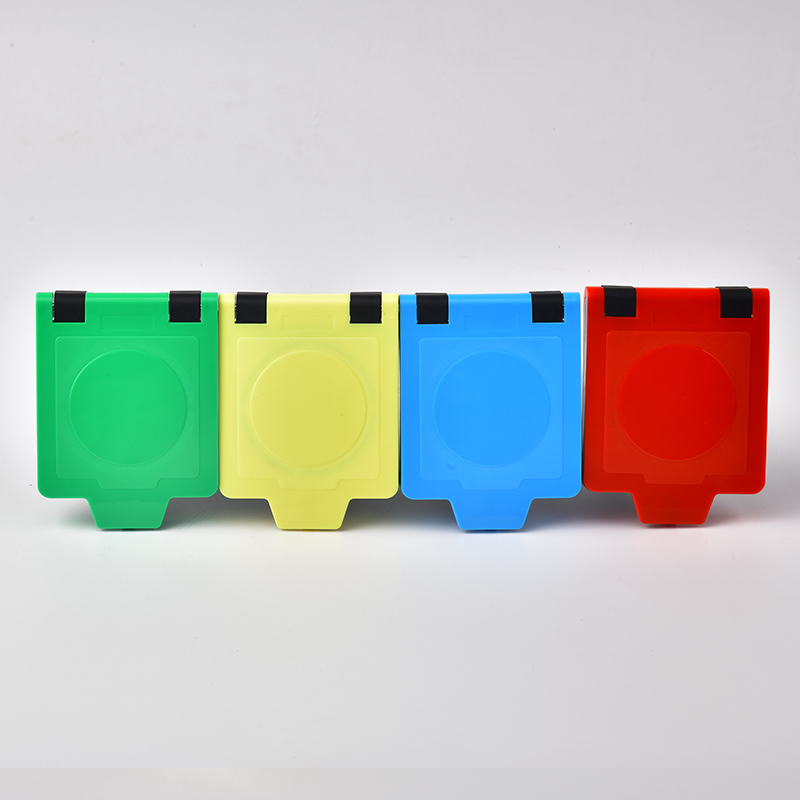

应急发电车快速连接器(插座)

1 概述

1.1 用途及使用范围

为确保城市住宅小区、重要用户的抢修快速供电,现有低压成套开关设备预留/加装快速

应急接入装置可大大节约应急供电准备时间,提高供电安全性及可靠性。

本产品广泛应用于电源测试、发电车、应急电源车、配电柜、电力分配等场景。


1.2 使用环境条件

a) 海拔高度: ≤2000m

b) 环境温度: -30℃ ~ +100℃

 箱体内最高温度不高于90℃

c) 污秽等级: ≤Ⅳ级

d) 日照强度: 0.1W/cm2

e) 最大覆冰厚度: 10mm

f) 最大风速: 小于25m/s

g) 抗震能力: 地面水平加速度0.3g.垂直加速度0.15g同时作用持续三个正弦波 安全系数 1.67

h) 安装环境: 户外;无易燃、爆炸危险、化学腐蚀及剧烈振动的场所

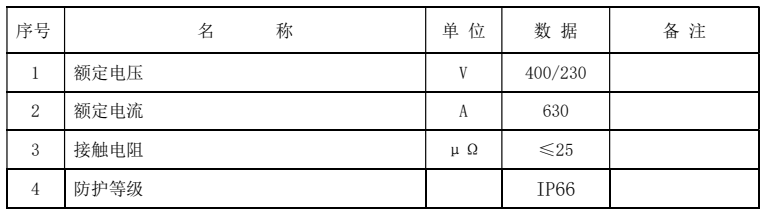

2 技术参数



3 使用说明

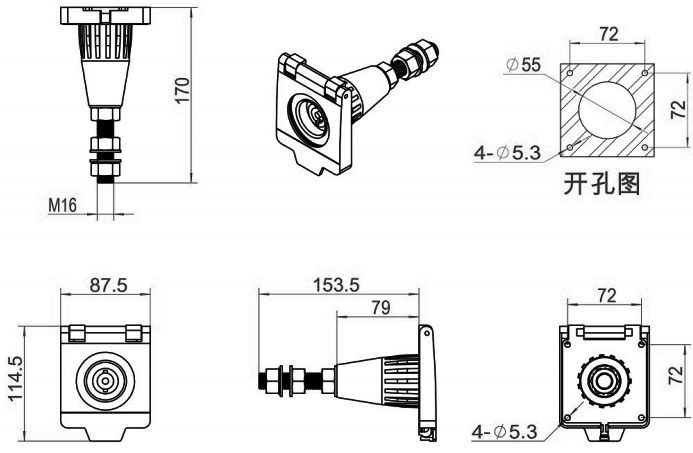

3.1 外形尺寸及开孔图



3.2 使用介绍

1、 面板开孔:

按开孔图尺寸在需要安装的钣金面板上进行开孔。

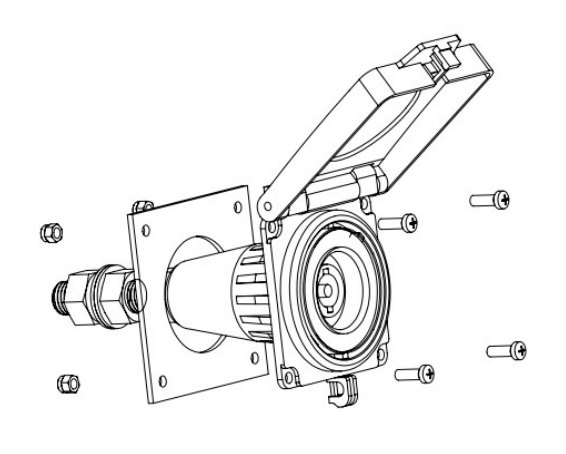

2、 产品安装:

防护盖向上打开,将插座 4 小孔对齐面板开孔,用 4 对 M5 螺钉和防松螺母固定。

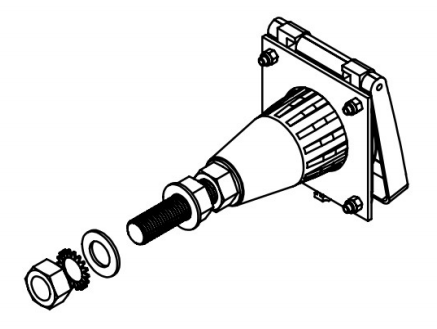

3、 拆卸螺母:

将尾端的螺母、外齿平垫和垫片依次取出。

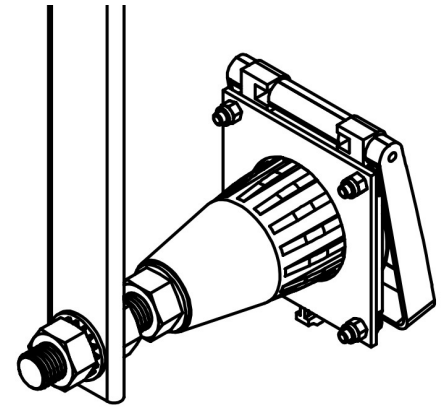

4、 铜排搭接:

将铜排放入 2 个平垫中间,调节 2 颗螺母至最佳位置,锁紧螺母。



4 运输、验收、贮存

4.1 运输

运输时必须将应急电源连接器装入泡沫箱内,禁止磕碰摔落。


4.2 验收

用户收到产品后应进行如下工作:

4.2.1检查包装是否有损坏。

4.2.2对照产品装箱单检查文件是否齐全、附件及备件是否齐全。

4.2.3检查铭牌上的技术参数是否符合订货要求。


4.3 贮存

本应急套插座应存放在干燥、通风、防潮、防震及防有害气体侵袭的室内,长期存放应

定期检查环境是否符合要求。装箱、开箱和保管应在干燥的室内,对产品及各部件要进行核

对是否完整和相符。


5 运行维护

产品在工厂进行了严格的出厂试验,万一在使用中发现不正常,请记录设备出厂编号及不

正常的事项,并立即与我公司联系,以免影响到您的使用。

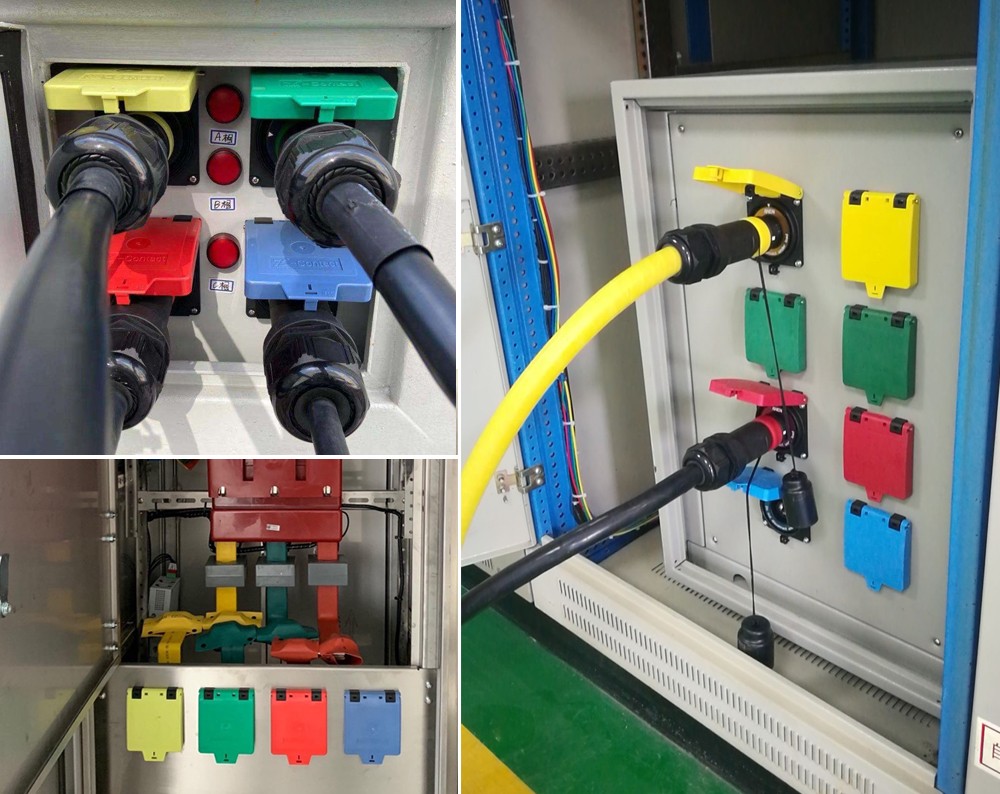

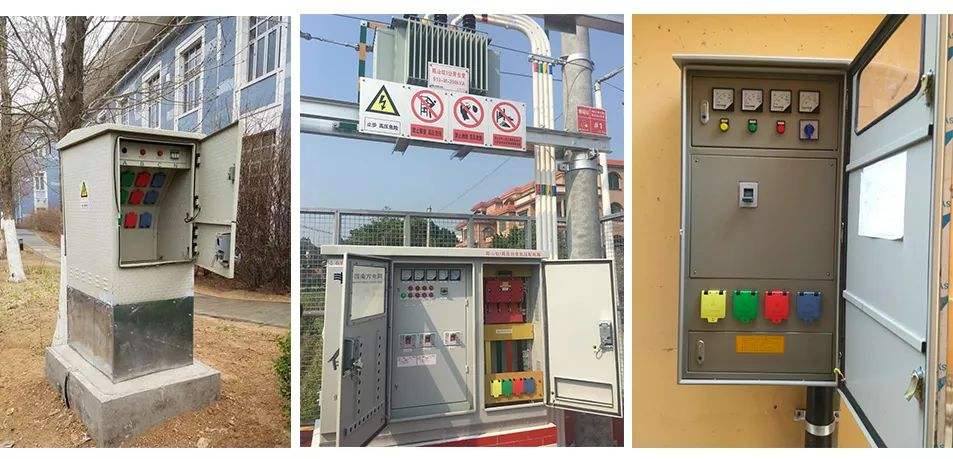

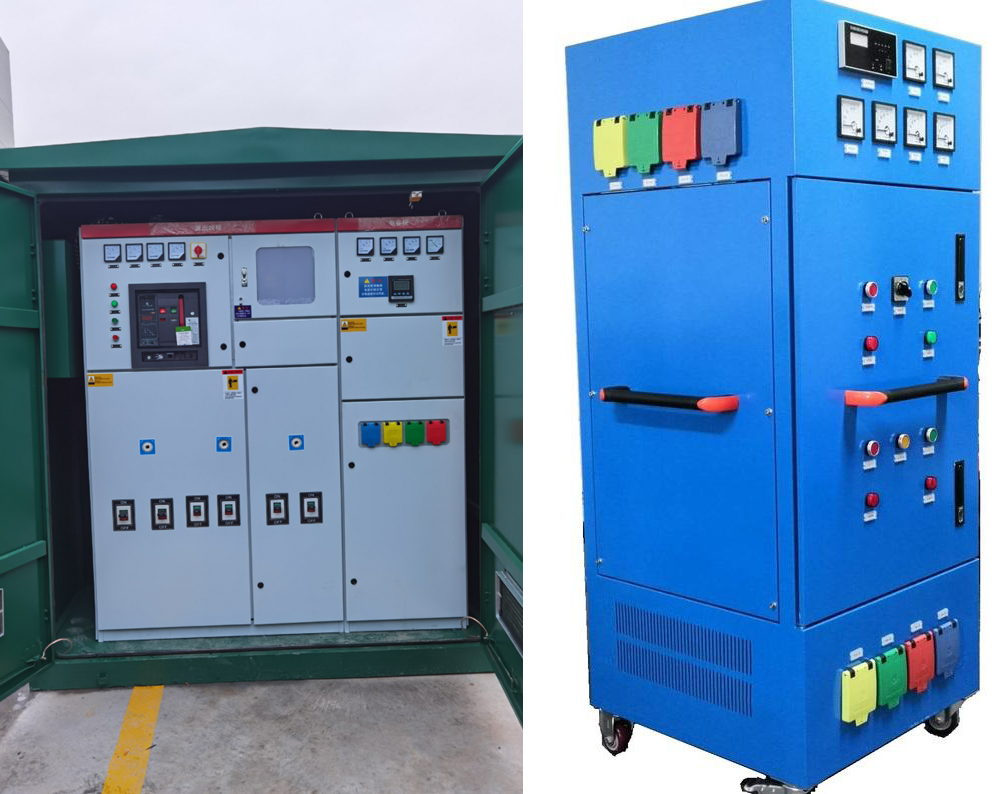

6 应用案例
