主要用途与适用范围

在电力系统运行过程中，当因故障停电或检修停电时，为了满足 用户快速供电的基本需求，需要利用应急电源车进行供电。但是当应 急电源车抵达现场以后，需要工作人员将低压进线、高压进线开关拉 开，并将接地线挂好，然后将低压母排上的螺栓拆开后才可以连入电 缆进线发电。但是如果遇到电车和配电房距离比较远的情况时，电缆 接驳时间相对来说也比较长，无法快速、安全地实现和用户端的对接， 需要用到低压应急快速插头/插座。 低压应急快速插头/插座分为电缆公插头、电缆母插座、应急快速 插座（板端接口）。电缆母插座用于电缆车端电缆的连接，可以和电 缆公插头对接使用，电缆插头插座和电缆连接采用压接方式，应急快 速插座安装于配电柜上，和导线（铜排）采用螺母螺柱紧固方式。公 插头插入插座时，公插头的铜件和插座铜件圆孔中表带式触指结构相 配合，实现有压力的多点接触，形成可靠的导电通路，公插头插入到 位后，插座自锁机构实现锁紧，防止连接器意外断开连接。

技术参数

YSF-CZ16-800HN 主要技术参数

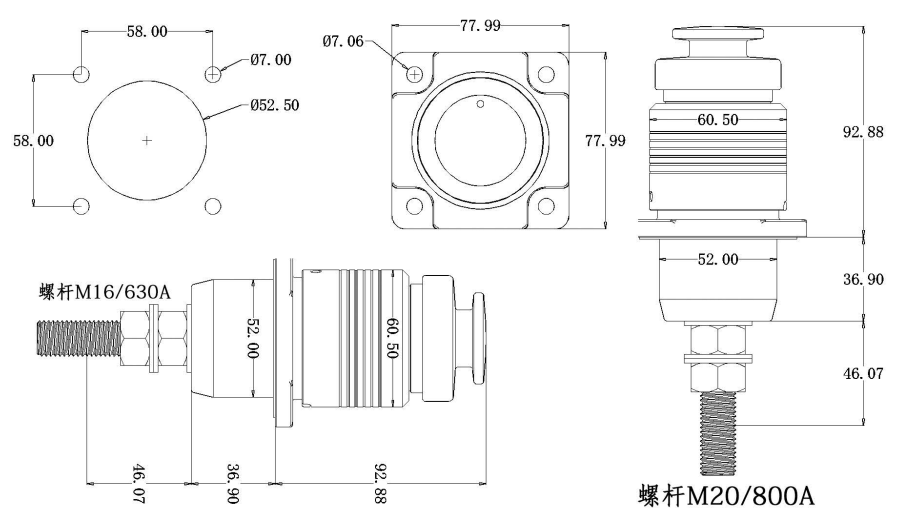

外形尺寸及开孔图

使用介绍

1、面板开孔：

按开孔图尺寸在需要安装的钣金面板上进行开孔。

2、产品安装：

防护盖向上打开，将插座4小孔对齐面板开孔，用4对M5螺钉和防松螺母固定。

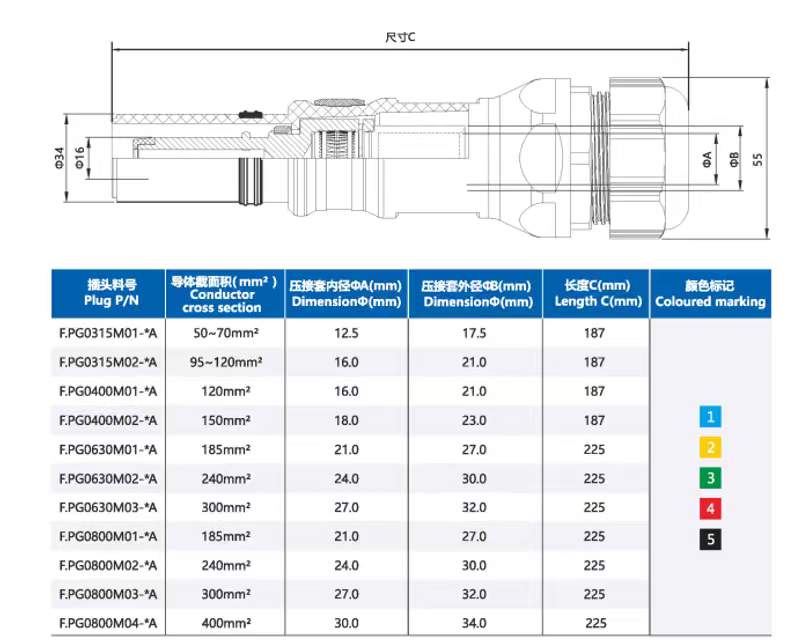

公插头电缆对应表

插头安装说明

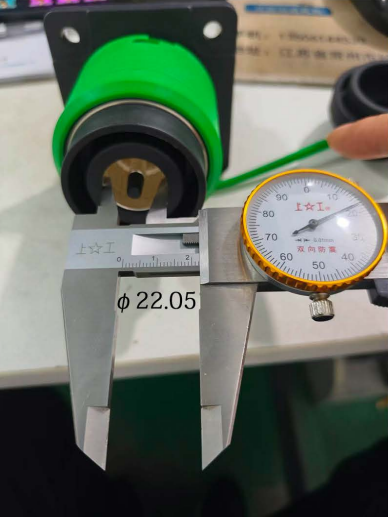

1、对标观察孔、剥外皮。

2、套入防水电缆接头。

3、将剥好外皮的线缆插入压线端子内（压线端子有一个观察孔，可以确认是否有插到位），再用压线钳对压线端子进行挤压（挤压外形为六方形，压接高度需达到拉力范围值），压接位置为观察孔往线材方向留约8mm，均匀压两处，压接后确保压线端子与线材之间拉拔力22000N。

4、压线端子与插头安装将压线端子对准插头的尾部端子孔垂直插入，使压线端子完全导入插头的端子扁槽内（请用随后配的专用工具拧紧），压线端子无法从插头内拔出时，证明已完全连接到位。

5、拧紧防水电缆接头

第一步：先将固紧螺母与外壳拧紧。

第二步：再拧紧夹线螺母。

运输、验收、贮存

1 运输

运输时必须将应急电源连接器装入泡沫箱内，禁止磕碰摔落。

2 验收

用户收到产品后应进行如下工作：

1检查包装是否有损坏。

2对照产品装箱单检查文件是否齐全、附件及备件是否齐全。

3检查铭牌上的技术参数是否符合订货要求。

3 贮存

本应急套插座应存放在干燥、通风、防潮、防震及防有害气体侵袭的室内，长期存放应定期检查环境是否符合要求。装箱、开箱和保管应在干燥的室内，对产品及各部件要进行核对是否完整和相符。

运行维护

产品在工厂进行了严格的出厂试验，万一在使用中发现不正常，请记录设备出厂编号及不正常的事项，并立即与我公司联系，以免影响到您的使用。
